一、LTCC技術及頻率器件介紹

1、LTCC技術

低溫共燒陶瓷技術，簡稱LTCC，是一種可以實現多種功能三維集成的多層陶瓷工藝，在其工藝流程中通過采用通孔連接、多層印刷、精準對位疊層及低溫共燒等一系列工序，在產品內部制成具備多層互連的電路結構。隨著電子產品向著高頻化、小型化、集成化發展，LTCC技術已經逐步發展為無源集成的主流技術之一。

2、LTCC器件應用及機理

LTCC頻率器件作為一類重要的無源器件產品，其應用領域很廣泛，典型場景如手機、GPS、WLAN、汽車電子、雷達系統、射頻電路、電子對抗及衛星通訊等。

LTCC頻率器件是通過電磁場原理設計出三維電路結構，通過特定參數的設計結合不同陶瓷層上電路的三維連接，實現特定的高頻功能，常見的產品包括濾波器、功分器、電橋、巴倫、延遲線等。典型的產品內部結構如下圖1所示：

二、元六鴻遠LTCC產品特點

元六鴻遠以自主陶瓷材料為基礎，融合多層陶瓷工藝平臺的積累，研制系列化LTCC頻率器件。產品特點及優勢主要包括：

（1）高頻化：使用低介電常數、低損耗的陶瓷材料，有效降低器件在高頻信號下的傳輸損耗；

（2）小型化：通過多層互連進一步縮減器件體積，節省布局空間，提升了系統集成度；

（3）多種類：涵蓋濾波器、雙工器、功分器、巴倫、耦合器等多種類無源頻率器件；

（4）高可靠：內部布線抗干擾能力強，溫度穩定性好；

（5）尺寸和頻率范圍寬：具備完整的LTCC產品設計、生產制造和性能測試能力，產品頻段覆蓋80MHz~40GHz，滿足1608、2012、3216、4532、4842等多個封裝尺寸需求，同時支持定制化開發。

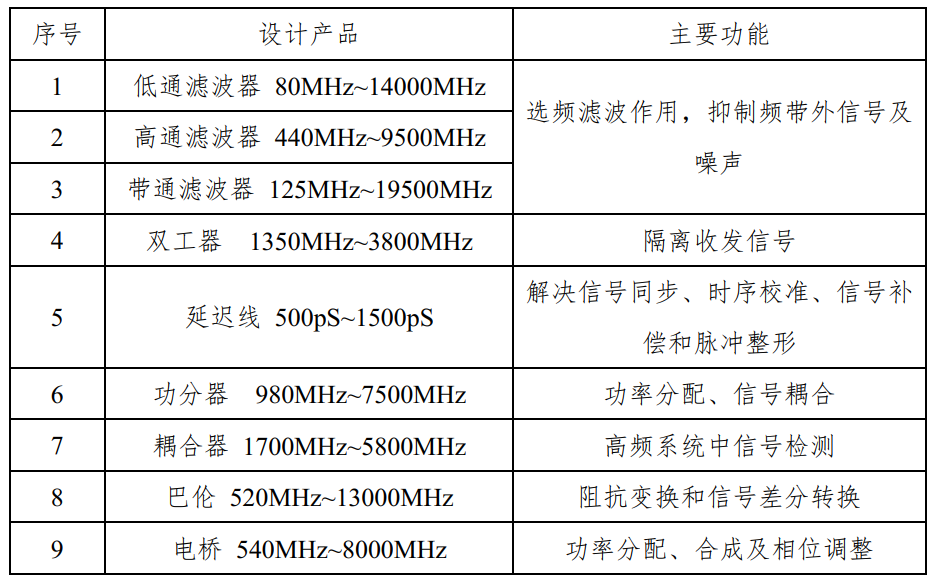

三、產品功能及頻率范圍

基于自主材料和產品設計，可以實現多品類頻率器件產品的研制生產。

四、技術優勢

公司擁有經驗豐富的LTCC技術團隊，具備完整的LTCC產品設計、生產制造和性能測試能力，瓷料自主可控，可根據客戶特殊需求進行快速響應，具備快速打樣、樣品交付的能力。

開發了可鍵合的LTCC頻率器件產品，應對客戶不同的應用場景需求。

典型規格型號封裝如下表，元六鴻遠可以實現封裝形式靈活調整，滿足應用場景需求。

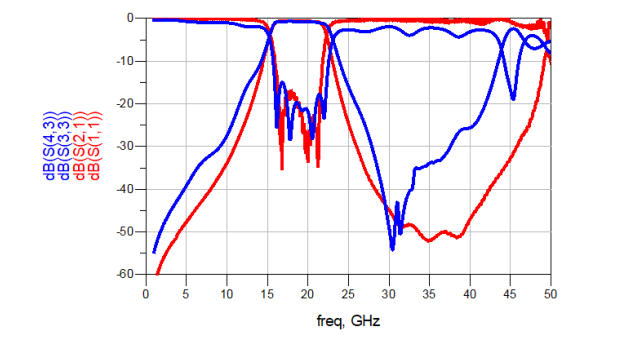

產品性能方面，可以通過具有自主設計的內部結構和良好的工藝控制，實現優良的產品性能。如下所示為一款中心頻率為19.5GHz的帶通濾波器產品，元六鴻遠產品（紅色曲線）在性能方面明顯優于國外競品。

五、質量保障

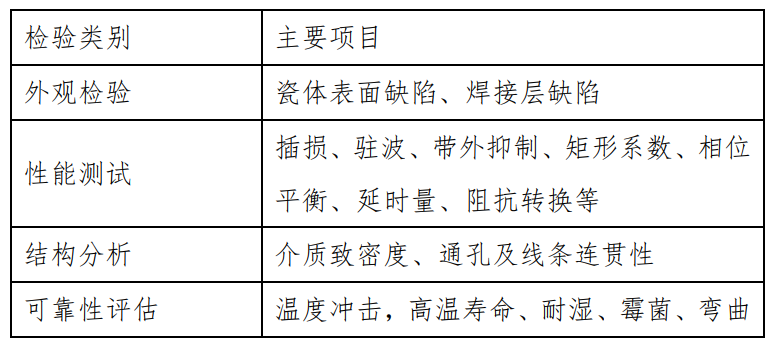

基于LTCC頻率器件特點，公司結合多年多層片式瓷介電容器開發、供貨經驗，制定了一整套質量保證方案。公司具備進行產品測試分選、一致性評估、壽命評估等的全部能力。在生產、供貨過程中，主要開展的檢驗項目如下：

六、打造優質產品解決方案

LTCC頻率器件作為集成化多層陶瓷工藝技術的代表產品，可以在超寬的頻率范圍內配合實現對信號的探測、收發、分配、耦合、轉換、補償、延時等功能，在各類射頻電路和信息系統內具有重要作用。

公司深耕電子陶瓷技術數十年，對多層陶瓷工藝及相關產品有著深入的理解，目前擁有完整的LTCC生產制造流程以及齊套的可靠性檢驗設備，并基于自主陶瓷材料和在無源射頻領域應用服務的積累，可為客戶提供更優的產品解決方案。
